iFixt又来了，今天刚上市的苹果新款平板产品The new iPad，又被iFxit给拆解了。新款的iPad较iPad 2有了不少提升，无论从CUP还是GPU或者是屏幕还是摄像头，都有了提升。重量也有所增加。这些提升究竟都体现在何处呢？让我们带着这些疑问，来看看The new iPad拆解图。不废话直接上图。
准备拆下屏幕（图片来自网络）

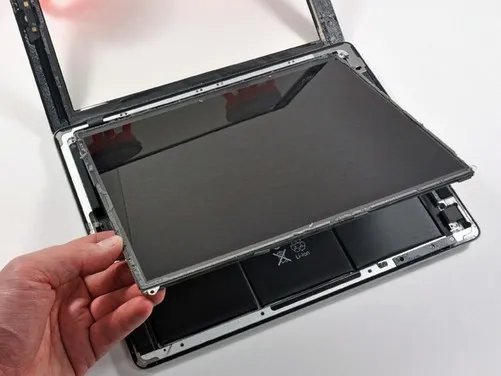

Retina屏幕就这么拆下来了（图片来自网络）
排线（图片来自网络）
完整的裸屏（图片来自网络） 这是我们目前见到的最大的Retina屏幕了，显示效果虽然笔者还没有真正的体验，但从iPhone上已经可以窥一斑而知全豹了。
新款的The new iPad的内核心究竟是什么样子呢？跟iPad 2有何差别呢？让我们一探究竟。
卸下玻璃前壳（图片来自网络）
小心翼翼的 各种细小零件（图片来自网络）
如iPad 2一样（图片来自网络）如iPad 2的内部构造基本一致，但是它却比iPad 2重了一些，这是为什么呢？
随着拆机的深入，我们不得不感叹苹果雄厚的工业设计实力。将如此强大的功能集中在如此精密的电路中，加上抗电磁干扰的保护壳，是性能更加稳定。
主芯片都在这里面（图片来自网络）
主电路芯片（图片来自网络）
卸下保护壳精密的电路展露无遗（图片来自网络） 传说中的A5X处理器在哪儿呢？没有找到啊。请往后看
哈哈，原来在这里。这就是传说中的A5X处理器，让我们揭开它的神秘面纱吧
各种芯片（图片来自网络）
各种芯片（图片来自网络）
The new iPad的核心A5X处理器（图片来自网络）
感叹苹果的工业设计功力啊（图片来自网络） Apple A5X是由美国苹果公司所设计的双核心处理器（图形处理器为四核心），用于The new iPad。 苹果公司声称其速度是NVIDIA Tegra 3的两倍，而图形性能是后者的四倍。
拆下A5X之后（图片来自网络）接下来是电池（图片来自网络）大块的电池（图片来自网络）拆下来后背面清晰地LOGO（图片来自网络） 这就是美国ABC公布的富士康工人正在制作的苹果全新平板电脑的后面板
依然使用的是Micro SIM卡插槽，并支持4G网络
Micro SIM卡插槽（图片来自网络）顶端的后置摄像头排线（图片来自网络）拆下来之后（图片来自网络） 接下来让我们看一下500万的iSight摄像头究竟什么样？
这就是新的iSight摄像头，虽然没有使用像iPhone 4S上面的800万象素，但500万像素对于日常生活拍摄娱乐已经够用了，而且它的成像质量优秀，堪比卡片相机。
后置摄像头，500万iSight（图片来自网络）前置摄像头（图片来自网络）底端按键（橘黄色的）
（图片来自网络）各个零部件（图片来自网络） 总之是很心疼的，刚买回来就给糟蹋了。但是只有这样的“破坏精神”，才能让我们更加深入了解苹果，了解他的艺术品。
